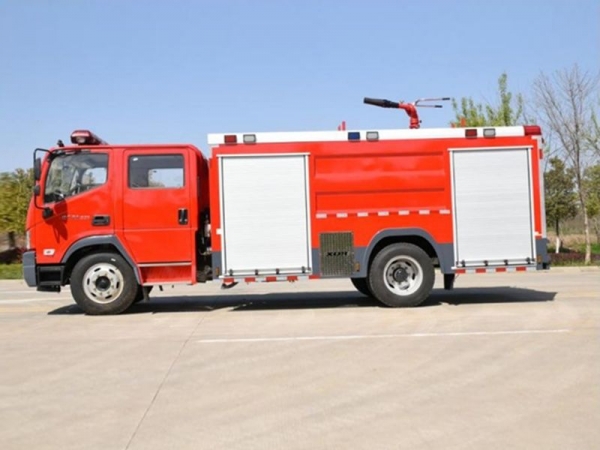

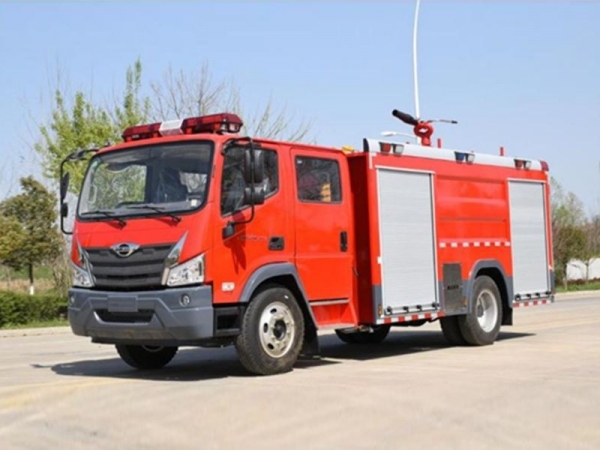

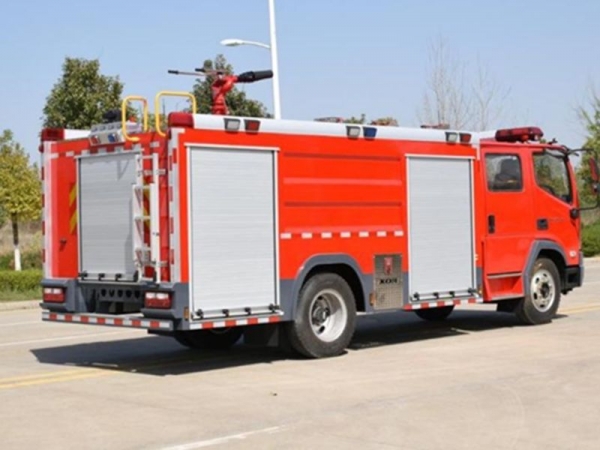

6.0吨 福田水罐消防车

一 、整车要求

福田水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等部件组成， 该车装配铝合金后爬梯(可拆卸),泵房在整车尾部，罐体为钢板焊接式，水罐材质为

优质碳钢板载水6方。该车装备的CB10/30 消防泵， PS8/30W 消防炮。

二、 整车主要参数

外廓尺寸：7745x2450x3280mm

**总质量： 13590 kg

额定载质量： 5890 kg

整备质量： 7250 kg

载液量：6000L

**车速： 90 km/h

水泵额定流量： 30 L/s@1.OMPa

消防炮额定流量： 30 L/s@0.8MPa

消防炮射程： ≥50 m

接近角/离去角： 19°/13°

三、 底盘主要参数

型     号： BJ1144VKPFD-02  东风福田国VI底盘

驱动型式； 4×2

轴    距： 4300 mm

**车速： 110 km/h

发动机型号：WP4.1NQ190E61

额定功率： 140 KW

总质量：14060kg

四  、 驾  驶  室

结    构： 平头、四开门双排驾驶室，后排座位安装3具空气呼吸器托架。

座位设置：前排3人(含驾驶员)+后排3人

设   备： 除原车设备外，加装有100W **报器、取力器**开关及****盒。

五  、容罐

容    量： 水6000L

材    质： 水罐采用优质碳钢板，罐体内部进行腐处理，水

罐底板4mm 碳钢板，水罐侧板及封板3mm 碳钢板，水罐顶板

3mm 碳钢花纹板；

结    构： 钢板焊接式，内设防荡板

设    备： ◇1个人口盖，带有快速锁紧及开启装置

◇ 1个溢流装置

◇1个液位指示计

◇1个排污口，手动阀**

技术要求： 符合XF39《 消防车消防要求和试验方法》的有关规定

六  、消防泵

型   号： CB10/30 常压消防泵

流    量： 30L/s

压    力：1.0Mpe

**吸深：7m

引水时间： ≤35s

真空泵形式： 活塞式

安装形式： 后置式

七  、管  路  系  统

罐体管路材质为优质无缝钢管，通过法兰与各

部件连接。

罐出水管路： 设 有 1 个 DN100 的罐出水管路，水由

罐体进入消防泵，装有1 只 DN100 手

动蝶阀，通过DN100 挠性接头连接水

罐与消防泵。

外进水管路：消防泵后部有一个外进水口，外接100

吸水管，螺纹式管牙接口(KA100 扪盖

密封);

出水管路： ※消防泵左右各有1个 DN80 的常压出水口；

※ 1个 DN80 的炮管路，采用DN80  挠性接头，用 DN65 炮球阀**。

注水管路：  ※ 2个DN65管路(外注水)位于泵房内左右两侧；

※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水；

放余水管路： 为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路： 为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、 取力器

型    式： 夹心式(全功率)

操   纵：电磁阀**(电动操控)

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

九 、消防炮

型  号： PS8/30W

流  量： 30L/s

射   程： ≥50 m

压    力：0.8MPa

回转角度： 水平360°,俯仰-35°~70°

十  、器  材  箱

材   质： 骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构： 全钢框架焊接结构，前器材箱左右侧各1扇铝合金卷帘门，后泵房左右后

侧各1扇铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

按战斗编成和战斗展开设计器材集成；

◇  按人体工程学原理设计各种器材托架；

◇  按使用逻辑关系和使用频率放置器材；

◇  站在地面或踏板上2个动作内取用任何器材。

十 一 、电器系统

※ 驾驶室顶部配备1.6米长排豪华红红 LED **。

※整车后顶部安装50W LED消防探照灯1个，360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有2个红蓝爆闪灯及2个侧照明灯，下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有

照明灯，并符合GB4785 规定。

※ **报器功率为100W;  **报器、**、爆闪灯电路为**式附加电路，**

器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上，利于操作。仪表板上装有：压力表、

液位计、电源总开关及器材箱灯开关等。

十 二 、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 GB7956 的规定；

3、 液罐质量符合 XF39 的规定；

4、 整车外观美观大方，平整度符合 XF39 的规定；

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十三、  随车文件

十四、  器材配置

30 常压水罐消防车

器材标准配置表——螺纹式

类别	序号	名      称	规     格	数量	单位	备    注
随车 技术 文件	1	消防车使用说明书		1	本
	2	消防车器材配置表		1	单
	3	汽车底盘使用说明书		1	本
	4	汽车底盘合格证		1	单
	5	消防泵使用说明书		1	本
	6	随车附件(工具)		1	套	原底盘随车附件、工具
灭火 装备	1	吸水管	φ100×2米	4	根	螺纹式
	2	滤水器	FLF100	1	件	螺纹式
	3	分水器	F1180/65×2-1.6	1	件	内扣式
	4	集水器	JI1100/65×2-1.0	1	件	内扣式
	5	水带	16-65-20	6	盘	低压；内扣式
	6	水带	16-80-20	2	盘	低压；内扣式
	7	异径接口	KJ65/80	1	件	内扣式
	8	水带包布	DT-SB	4	件
	9	护带桥	长570	2	副
	10	水带挂钩		4	件
	11	地上消火栓扳手	QT-DS1;长370		件
	12	地下消火栓扳手	长970	1	件
	13	吸水管扳手	FS100	2	件
	14	直流开关水**	QZG3.5/7.5;65	1	支	低压；内扣式
	15	多用水**	QDH6.0/8;65	1	支	低压；内扣式
	1	灭火器	3 kg/ABC	1	具
	2	铁锹	长860/1050	1	件
	3	铁铤	长900	·可按用户要求为根据用户的实际需求，为每位用户打造品质、个性化的专用车，欢迎新老客户来电来人考察订购和自带底盘改装！ ·创优质服务企业； 造用户满意产品； 树品牌!公司坚持以“质量求生存、信誉求发展、科技创新路、服务创品牌”的经营理念，以“诚信、务实、创新、进取”为企业宗旨，不断提升自身产品质量，开发适应市场需求物美价廉的多功能专用汽车! 我们将谒诚为您提供好、快、优质的服务！ ·第一步：购车洽谈： 通过电话联系或实地考察洽谈车辆型号、价格和相关要求。 ·第二步：签订合同： 双方签订车辆购销合同并预付合同定金（传真签订合同、实地签订合同均可）。 ·第三步：安排生产： 我公司根据合同要求，安排车间生产。 ·第四步：交付车辆： 车辆交付验收，支付车辆余款，完成相关手续。 交付方式：客户可自提车辆，也可协商由我公司安排送车并协定相关费用.更多详细订车流程请来电咨询！ 售后服务承诺书      本公司是一家具有自主研发能力的专用汽车制造企业。多年来经过公司全体员工的不懈努力，已形成一条完整的设计、制造、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司生产能力的不断提升和出口贸易的展开，售后服务体系得到了完善。 服务体系 一、服务体系是质量管理体系的重要环节。 二、服务保障：本公司服务是严格履行公司程序文件和质量手册，结合市场和用户的要求，给予保障。 三、服务宗旨：专业创造价值，诚信铸就未来！ 四、服务机构：在销售公司领导下的售后服务部门，负责公司售后服务工作和管理各驻外机构的服务工作。  服务原则 在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）一年内，行驶里程不超过 25000公里之内，因设计、制造、装配原因引起的产品机件损坏，经有关汽车服务站和监督部门鉴定后，在三个工作日内向我公司售后服务部门提交书面资料，售后服务部门确认后实行三包服务。 具体服务如下： 1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。 2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。 3、免费培训操作员： ⑴ 由我厂安排高级工程师现场指导，学习理论及实际操作； ⑵ 掌握专用车的基本理论，性能以及功能； ⑶ 按程序能熟练的操作； ⑷ 能进行正常的日常维护，排除一般技术故障。 上一篇：重汽23吨水罐消防车 下一篇：重汽豪沃25吨水罐消防车 新闻中心 公司新闻 行业动态 技术资料 成功案例 视频展示 产品中心 应急救援车 消防车系列 垃圾中转站 市政环卫系列 垃圾收运系列 道路清洁系列 联系方式 产品营销热线: 173-6243-6333 销售经理：董经理 图文传真：0722-3820006 地址：湖北省随州市南郊平原岗程力汽车工业园 微信扫一扫，享优惠 扫一扫，关注手机版 Copyright © 2023 程力专用汽车股份有限公司销售二十五分公司  备案号： 鄂ICP备20008682号-108 173-6243-6333 173-6243-6333 微信二维码
